欧洲机械图纸使用第一角法,美国、日本使用第一角法,它们有什么区别?
发布时间:2018-01-10

机械制图是工厂技术人员必须掌握的知识。有些技术人员以前没有学过“机械制图”,在生产中凭着见得多了也能看懂加工图纸。但是,也正是这种没有基础的感觉可能会造成错误,比如将加工部位弄反掉。本文总结了机械制图的投影知识,供大家参考。




一、机械制图投影法




依据投影原理表示物体的形状,可将物体置于任何象限内,一般将物体置于第一限象而得到投影视图的方法称为第一角投影法,因此同理可得第二、三、四角投影法。

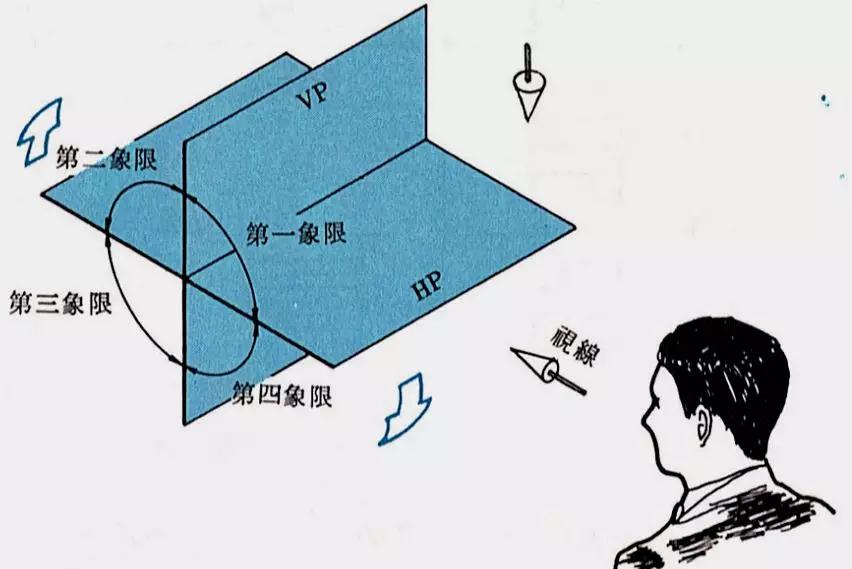

空间的四个象限





物体与四个象限




第二角投影法与第四角投影法所得视图重迭,制图与读图不易,所以不适用。


二、第一角与第三角法的区别

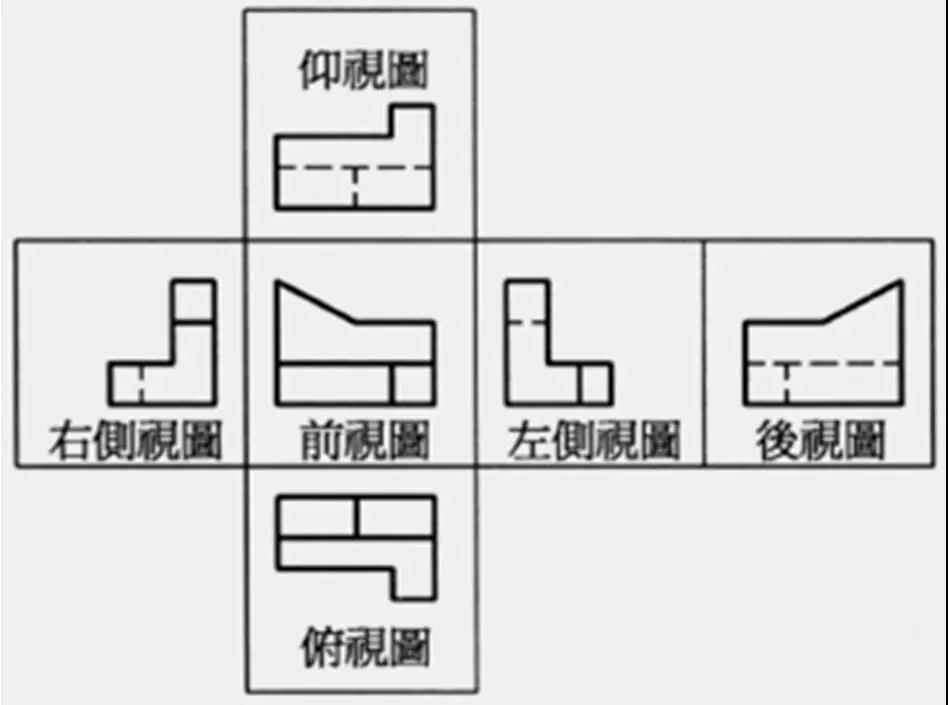

第一角法:物体置放于第一象限时,得到的投影视图的方法,称之。主从关系:观察者→物体→投影面

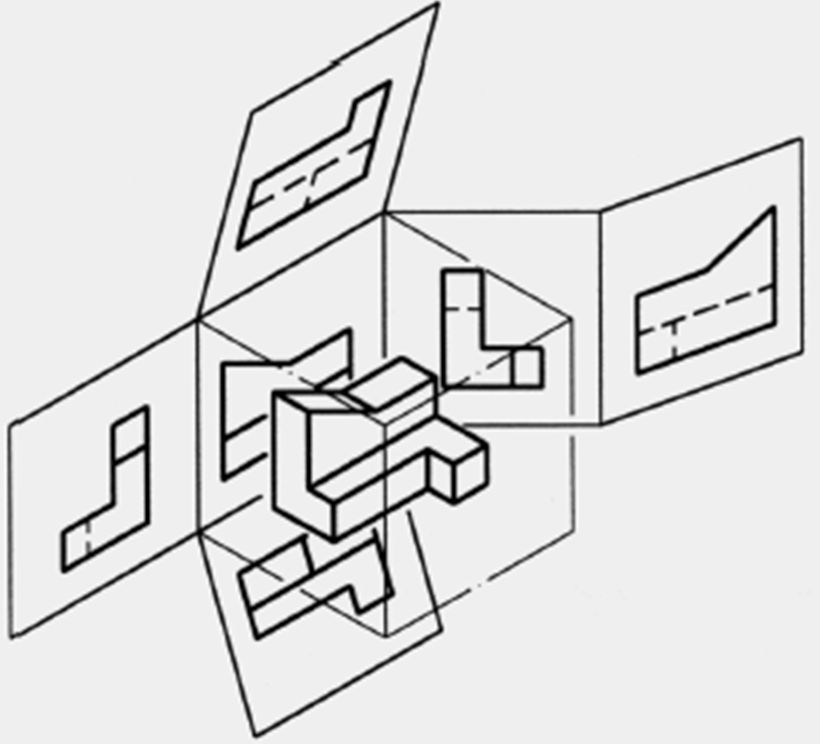

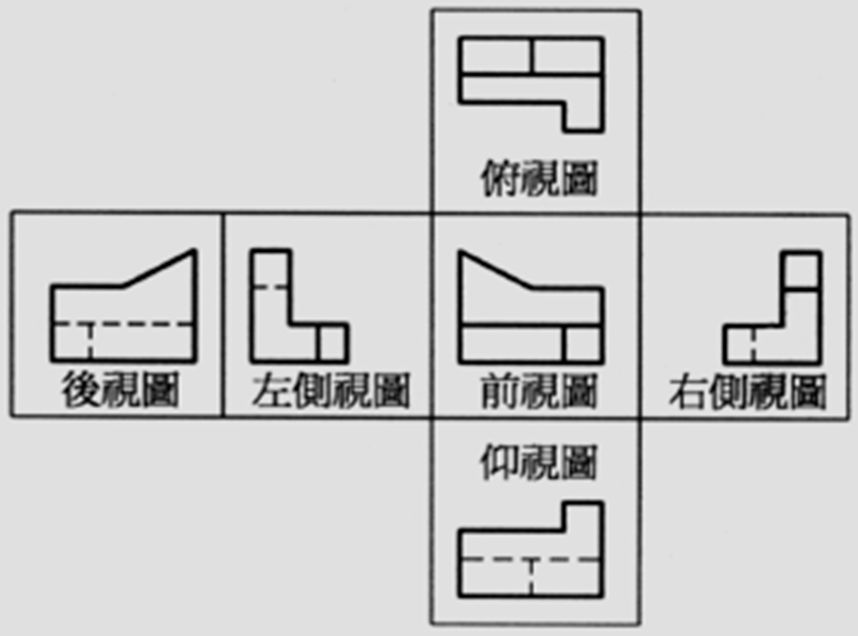

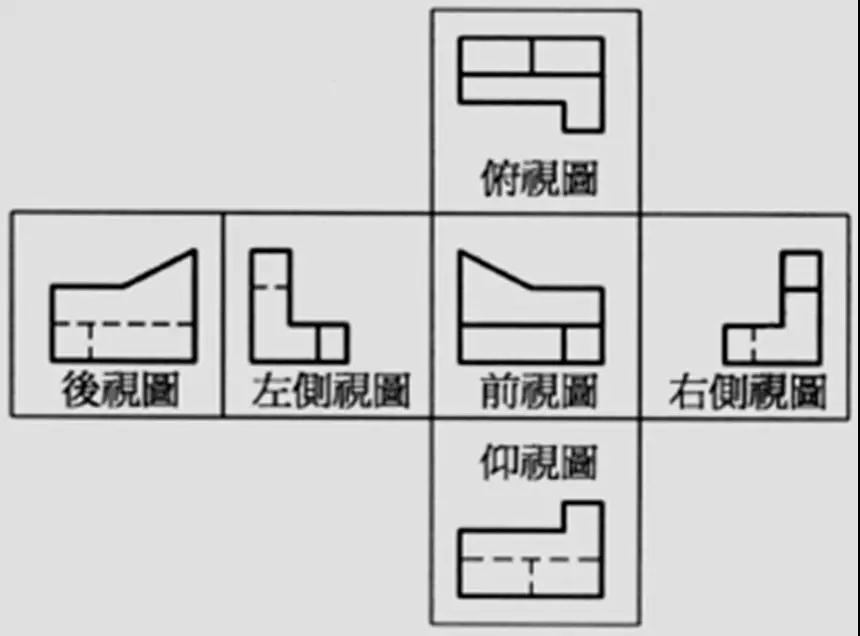

第一角法




第三角法:物体置放于第三象限时,得到的投影视图的方法,称之。主从关系:观察者→投影面→物体

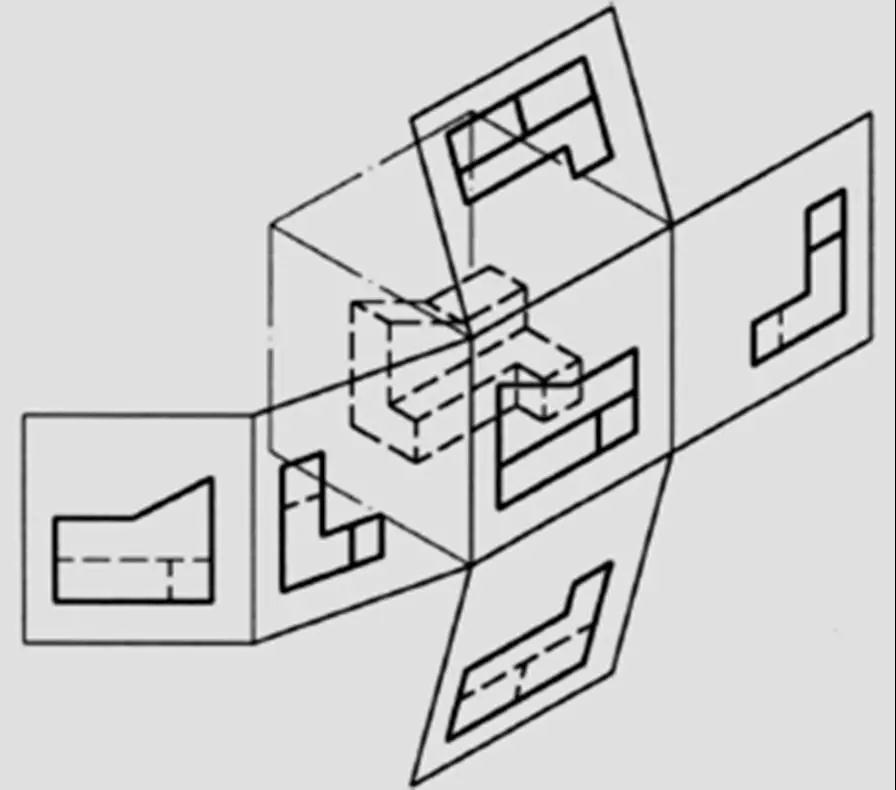

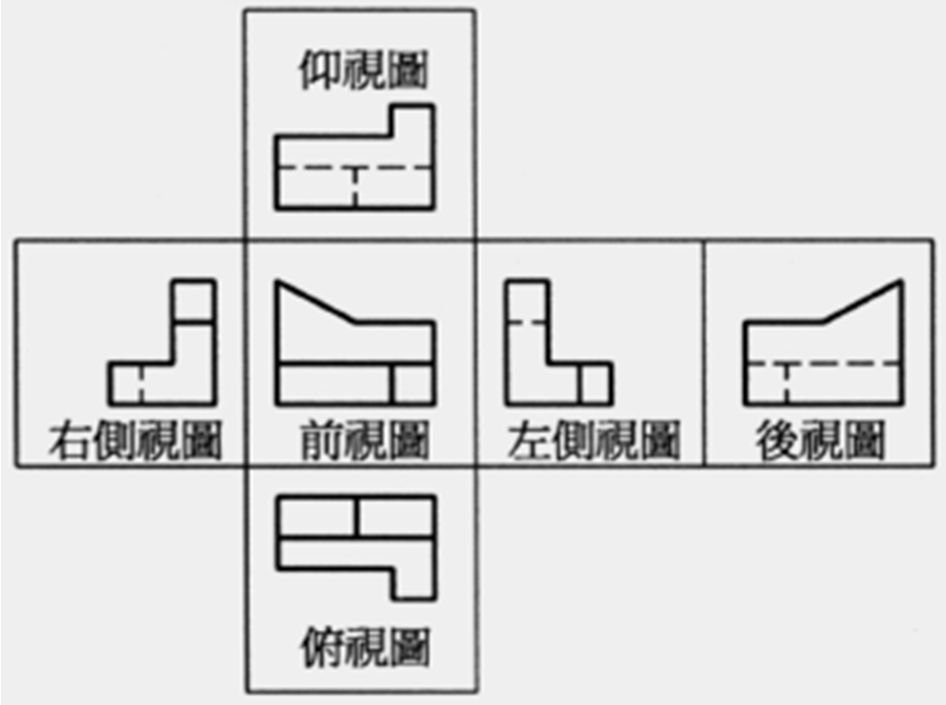

第三角法




第一角法:大部份使用于欧洲国家(如英国、德国、瑞士等);

第三角法:与我们观看物体位置的方向相同,因此美国、日本等国,使用此种投影法;

中国国家标准CNSB1001规定,第一角法与第三角法皆适用,但同一张图中,不得同时采用。


机械图纸中一般要用如下图示注明所用投影法:

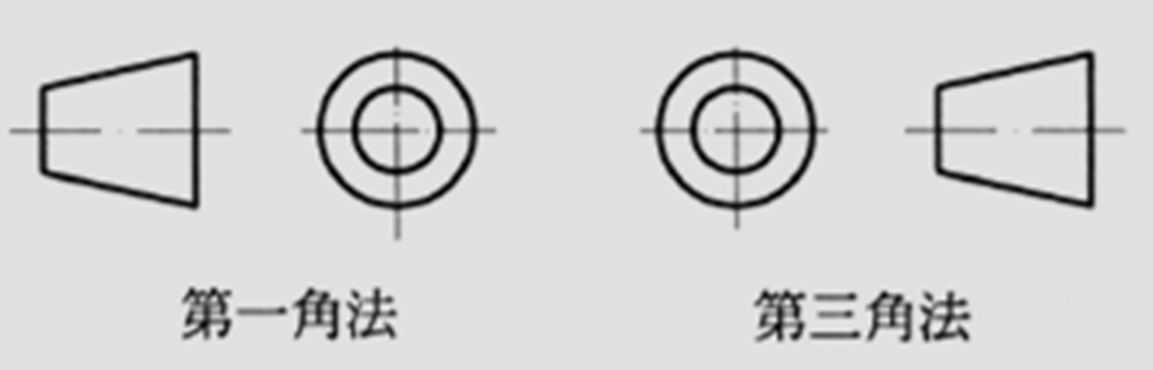

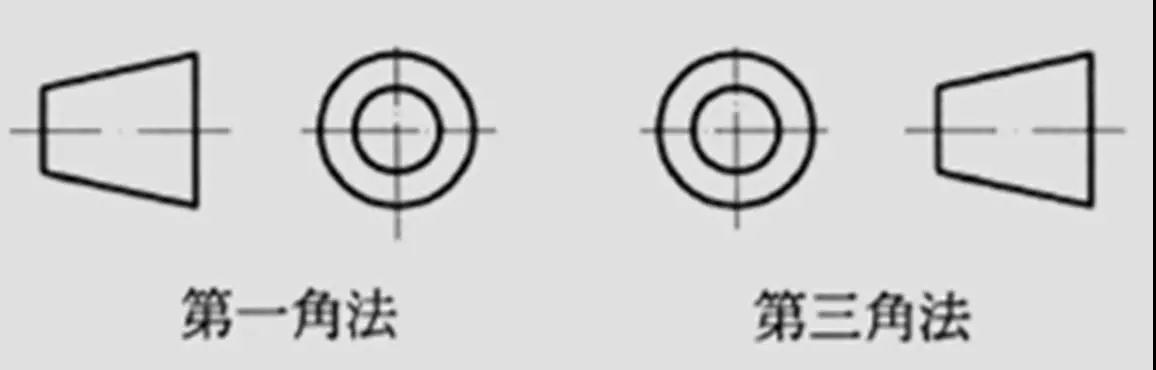

投影法的表示
